Kā mēs CryBaby (model GCB-95) tīro izeju (true bypass) taisījām

Jānis Altmanis, 09.10.2010., 08:10

Jau ilgu laiku tracināja Cry baby vaha buffered bypass veidotais tonis, tad nu beidzot nolēmu, ka jāizlabo šī kļūda.

Visu vajadzīgo informāciju var mierīgi atrast googlē, šis raksts deva man sākuma ideju, tad pārējo jau pats sapratu, kas jādara.

Princips vienkāršs - jāatslēdz shēmā tā daļa, kur ir buffered bypass. Ieliku 3PDT pogu, pieliku klāt sarkanu diodi, lai var redzēt, kad pedālis ieslēgts kā arī visu laiku traucēja elektrības ieeja, kas izvietota ļoti par tuvu izejai, tad pārliku elektrības ieeju tālāk no izejas.

CryBaby (model GCB-95) tīrā izeja (true bypass)

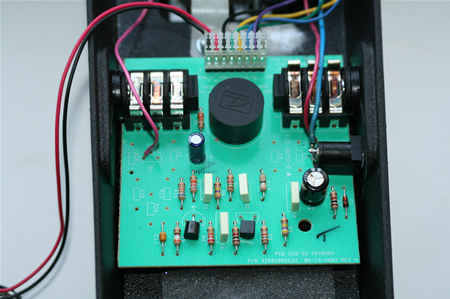

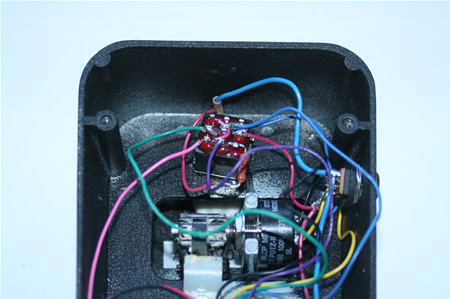

Kreisajā pusē izvācu nevajadzīgās komponentes, pieliku vadu (rozā krāsā kreisajā pusē), elektrības ieejai pievienoju divus vadus, lai otru elektrības ieeju pieliktu augstāk, lodēju klāt visu pie 3PDT pogas.

CryBaby (model GCB-95) tīrā izeja (true bypass)

CryBaby (model GCB-95) tīrā izeja (true bypass)

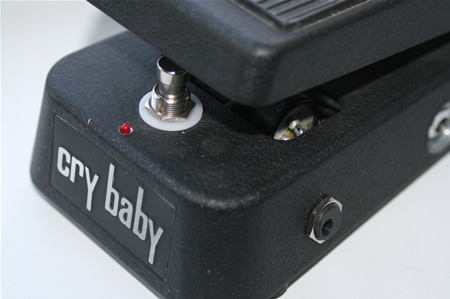

Lūk rezultāts ar 3PDT pogu, sarkanu LED un atsevišķu elektrības ieeju, kas netraucē izejas vadam.
